产品概述
PA系列会议摄像机是新一代高清信息通信类摄像机，具有完善的功能、优异的性能、丰富的接口；先进的ISP处理技术和算法，使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。支持H.264+/H.264编码，在低带宽下使得画面更加流畅、清晰。主要适用于学校、政府、企业等会议室、审讯室、讯问室的现场实时的图像采集。
产品型号和外观

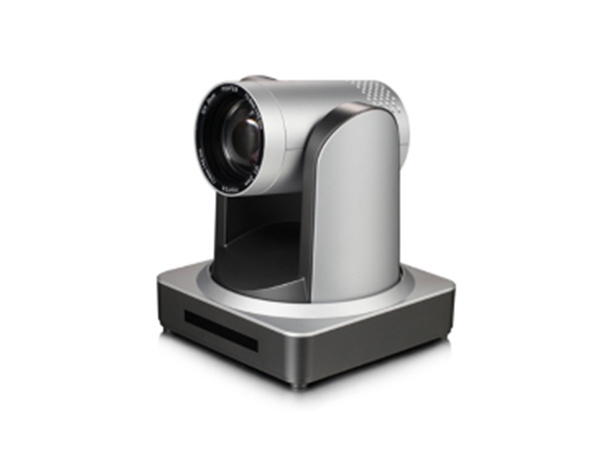

PA-E200

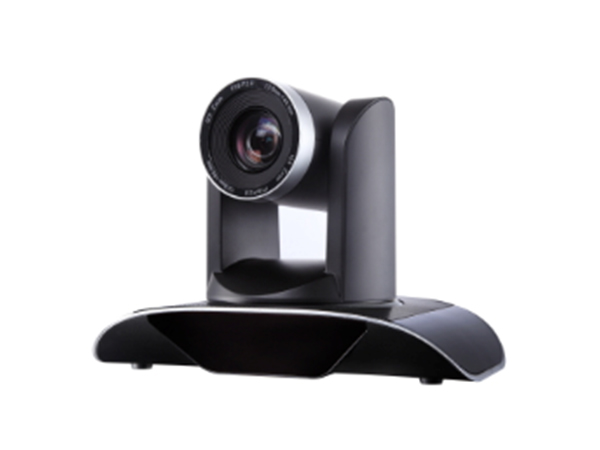

PA-E300

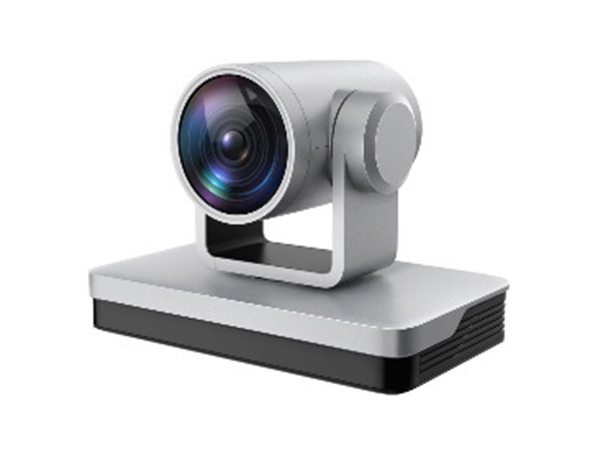

PA-I400

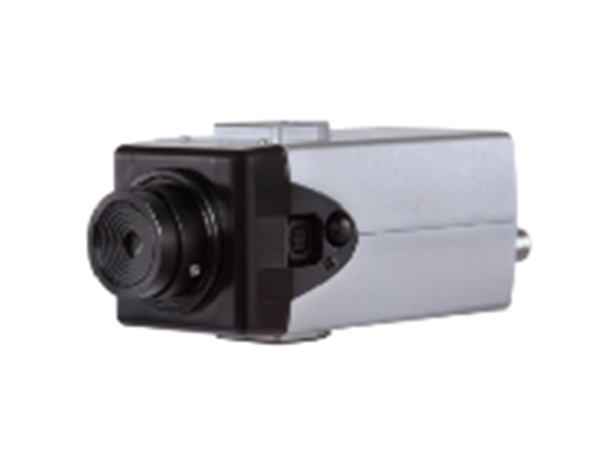

PA-F300

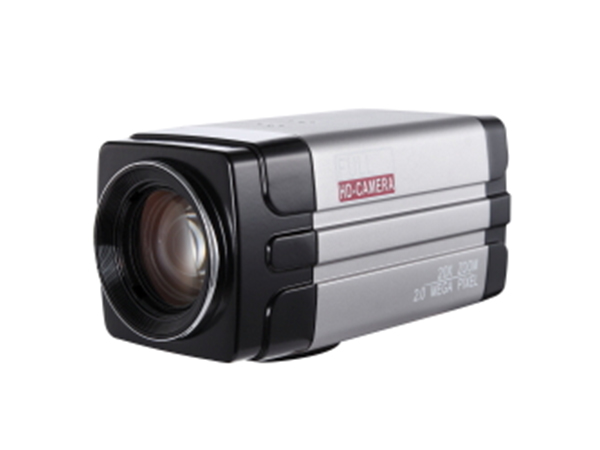

PA-F200
产品规格
项目 | PA-E205 | PA-E210 | PA-E212 | PA-E220 | PA-E230 |
摄像机、镜头参数 | |||||
图像传感器 | 1/2.8英寸高品质CMOS传感器 | ||||
有效像素 | 207万、16：9 | ||||
视频信号 | HDMI/SDI/HDBaseT接口视频格式：1080P60/50/30/25/59.94/29.97；1080I60/50/59.94；720P60/50/30/25/59.94/29.97 | ||||
USB3.0接口视频格式：1）USB3.0：1920×1080P60/50/30/25；1280×720P60/50/30/25；960×540P30；640×360P30；640×480P30；352×288P30；800×600P302）USB3.0兼容USB2.0：960×540P30；640×360P30；1280×720P10/15；720×576P50；720×480P60；640×480P30；352×288P30；800×600P30 | |||||
USB2.0接口视频格式：176×144/320×240/320×180/352×288/640×480/720×480/720×576/640×360/800×600/960×540/1024×576/1024×768/1280×720/1920×1080P30/25/20/15/10/5 | |||||
镜头光学变倍 | 5倍光学变焦f=3.1～15.5mm | 10倍光学变焦f=4.7～47mm | 12倍光学变焦f=3.9～46.8mm | 20倍光学变焦f=5.5～110mm | 30倍光学变焦f=4.3～129mm |
视角 | 20°～83.7° | 6.43°～60.9° | 6.3°～72.5° | 3.3°～54.7° | 2.34°～65.1° |
光圈系数 | F1.8～F2.8 | F1.6～F3.0 | F1.8～F2.4 | F1.6～F3.5 | F1.6～F4.7 |
数字变倍 | 10倍 | ||||
最低照度 | 0.5Lux（F1.8，AGC ON） | ||||
数字降噪 | 2D & 3D数字降噪 | ||||
白平衡 | 自动/手动/一键白平衡/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K | ||||
聚焦 | 自动/手动/一键聚焦 | ||||
光圈 | 自动/手动 | ||||
电子快门 | 自动/手动 | ||||
背光补偿 | 开/关 | ||||
动态范围 | 关/动态等级调整 | ||||
视频调节 | 亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线 | ||||
信噪比 | >55dB | ||||
接口功能性能 | |||||
视频输出接口 | HDMI、SDI、LAN、USB3.0、USB2.0 | ||||
图像码流 | 双码流输出 | ||||
视频压缩格式 | H.264+、H.264 | ||||
音频输入接口 | A-IN：双声道3.5mm线性输入 | ||||
音频压缩格式 | AAC、MP3、G.711A | ||||
网络接口 | 100M网口（10/100BASE-TX）5GWiFi（可选） | ||||
网络协议 | RTSP、RTMP、ONVIF、GB/T28181；支持网络VISCA控制协议；支持远程升级、远程重启、远程复位 | ||||
控制接口 | RS232（环通）、RS485 | ||||
控制协议 | 协议：VISCA/Pelco-D/Pelco-P；波特率：115200/9600/4800/2400 | ||||
电源接口 | DC12V | ||||
电源适配器 | 输入AC110V-AC220V输出DC12V/1.5A | ||||
输入电压/电流 | DC12V±10% / 1A（最大） | ||||
功耗 | 12W（最大） | ||||
云台参数 | |||||
水平转动 | -170°～+170° | ||||
俯仰转动 | -30°～+90° | ||||
水平控制速度 | 0.1～60°/秒 | ||||
俯仰控制速度 | 0.1～30°/秒 | ||||
预置位速度 | 水平：60°/秒；俯仰：30°/秒 | ||||
预置位数量 | 用户最多可设置255个预置位（遥控器10个） | ||||
其它参数 | |||||
储藏温度/湿度 | -10℃～+60℃ / 20%～95% | ||||
工作温度/湿度 | -10℃～+50℃ / 20%～80% | ||||
尺寸（长×宽×高） | 150mm×150mm×167.5mm | ||||
项目 | PA-E312 | PA-E320 | PA-E330 |
摄像机、镜头参数 | |||
图像传感器 | 1/2.8英寸高品质CMOS传感器 | ||
有效像素 | 207万、16：9 | ||
视频信号 | DVI（HDMI）/SDI接口视频格式：1080P60/50/30/25/59.94/29.97；1080I60/50/59.94；720P60/50/30/25/59.94/29.97U3接口视频格式：1）U3：1920×1080P60/50/30/25；1280×720P60/50/30/25；960×540P30；640×360P30；640×480P30；352×288P30；800×600P302）U3兼容U2：960×540P30；640×360P30；1280×720P10/15；720×576P50；720×480P60；640×480P30；352×288P30；800×600P30U2接口视频格式：176×144/320×240/320×180/352×288/640×480/720×480/720×576/640×360/800×600/960×540/1024×576/1024×768/1280×720/1920×1080P30/25/20/15/10/5 | ||
镜头光学变倍 | 12倍；f＝3.9～46.8mm | 20倍；f＝5.5～110mm | 30倍；f＝4.3～129mm |
视角 | 6.3°（窄角）～72.5°（广角） | 3.3°（窄角）～54.7°（广角） | 2.34°（窄角）～65.1°（广角） |
光圈系数 | F1.8～F2.4 | F1.6～F3.5 | F1.6～F4.7 |
数字变倍 | ×10 | ||
最低照度 | 0.5Lux（F1.8，AGC ON） | ||
数字降噪 | 2D & 3D数字降噪 | ||
白平衡 | 手动/自动/一键白平衡/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K | ||
聚焦 | 自动/手动/一键聚焦 | ||
光圈 | 自动/手动 | ||
电子快门 | 自动/手动 | ||
背光补偿 | 开/关 | ||
动态范围 | 关/动态等级调整 | ||
视频调节 | 亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线 | ||
信噪比 | >55dB | ||
接口功能性能 | |||
视频输出接口 | DVI（HDMI）、HDMI、SDI、LAN、USB3.0、USB2.0 | ||
图像码流 | 双码流输出 | ||
视频压缩格式 | H.264+、H.264 | ||
音频输入接口 | A-IN：双声道3.5mm线性输入 | ||
音频压缩格式 | AAC、MP3、G.711A | ||
网络接口 | 100M网口（10/100BASE-TX）；5GWiFi（可选） | ||
网络协议 | RTSP、RTMP、ONVIF、GB/T28181；支持网络VISCA控制协议；支持远程升级、远程重启、远程复位 | ||
控制接口 | RS232（环通）、RS485 | ||
控制协议 | VISCA/Pelco-D/Pelco-P；波特率：115200/9600/4800/2400 | ||
电源接口 | DC12V | ||
电源适配器 | 输入AC110V-AC220V输出DC12V/1.5A | ||
输入电压 | DC12V±10% | ||
输入电流 | 1A（最大） | ||
功耗 | 12W（最大） | ||
云台参数 | |||
水平转动 | -170°～+170° | ||
俯仰转动 | -30°～+90° | ||
水平控制速度 | 0.1～100°/秒 | ||
俯仰控制速度 | 0.1～45°/秒 | ||
预置位速度 | 水平：100°/秒；俯仰：45°/秒 | ||
预置位数量 | 用户最多可设置255个预置位（遥控器10个） | ||
其它参数 | |||
储藏温度 | -10℃～+60℃ | ||
储藏湿度 | 20%～95% | ||
工作温度 | -10℃～+50℃ | ||
工作湿度 | 20%～80% | ||
尺寸（长×宽×高） | 258mm×172mm×169mm | ||
项目 | PA-I400 |
摄像机、镜头参数 | |
光学变倍 | 12倍光学变焦 |
焦距范围 | f=3.85mm～43.06mm ± 5% |
视场角 | 水平：7.59?（窄角）～80.4?（广角）；垂直：4.6?（窄角）～50.0?（广角） |
图像传感器 | 1/2.5英寸SONY CMOS图像传感器 |
有效像素 | 8.51M有效像素、16：9 |
视频信号 | HDMI输出支持的视频格式：4KP@60fps、4KP@50fps、4KP@30fps、4KP@25fps、1080P@60fps、1080P@50fps、1080I@60fps、1080I@50fps、1080P@30fps、1080P@25fps、720P@60fps、720P@50fps |
USB3.0输出支持视频格式：YUY2/NV12支持1920×1080P30fps、1280×720P30fps、1024×576P30fps、960×540P30fps、800×448P30fps、640×360P30fps、640×480P30fps、320×176P30fpsMJPEG/H.264支持3840×2160P30fps、1920×1080P30fps、1280×720P30fps、1024×576P30fps、960×540P30fps、800×448P30fps、640×360P30fps、640×480P30fps、320×176P30fps | |
USB3.0兼容USB2.0输出支持视频格式:YUY2/NV12支持640×360P30fps、640×480P30fps、320×176P30fpsMJPEG/H.264支持3840×2160P30fps、1920×1080P30fps、1280×720P30fps、1024×576P30fps、960×540P30fps、800×448P30fps、640×360P30fps、640×480P30fps、320×176P30fps | |
光圈系数 | F1.8～F3.56 ± 5% |
最低照度 | 0.05Lux(F1.8，AGC ON) |
数字降噪 | 2D & 3D数字降噪 |
白平衡模式 | 自动/手动/一键白平衡/指定色温 |
聚焦模式 | 自动/手动/一键聚焦 |
曝光模式 | 自动、手动、快门优先、光圈优先、亮度优先 |
光圈参数 | F1.8～F11、CLOSE |
快门速度 | 1/25～1/10000 |
背光补偿 | 开/关 |
动态范围 | 关/动态等级调整 |
视频调节 | 亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线 |
信噪比 | ≥50dB |
接口功能性能 | |
产品接口 | HDMI、LAN(POE)、USB3.0（B型兼容USB2.0）、A-IN、RS232-IN、RS232-OUT、RS422（兼容RS485）、旋转拨码、DC12V电源、电源开关 |
视频压缩格式 | LAN接口支持：H.264、H.264+USB3.0接口支持：MJPG、H264、YUY2、NV12 |
音频输入接口 | 双声道3.5mm线性输入 |
音频输出接口 | HDMI、LAN、USB3.0 |
音频压缩格式 | AAC、MP3、G.711A |
网络接口 | 10M/100M/1000M自适应以太网口，支持POE供电，支持音视频输出 |
网络协议 | RTSP、RTMP、ONVIF、GB/T28181；支持网络VISCA控制协议；支持远程升级、远程重启、远程复位 |
控制接口 | RS232-IN、RS232-OUT、RS422兼容RS485 |
串口通讯协议 | VISCA/Pelco-D/Pelco-P；支持波特率115200/38400/9600/4800/2400 |
USB通讯协议 | UVC（视频通讯协议），UAC（音频通讯协议） |
电源接口 | HEC3800电源插座(DC12V) |
电源适配器 | 输入AC110V-AC220V；输出DC12V/2.5A |
输入电压 | DC12V ± 10% |
输入电流 | <1A |
整机功耗 | <12W |
云台参数 | |
水平转动 | -110°～+110° |
俯仰转动 | -30°～+30° |
水平控制速度 | 0.1°/s～100°/s |
俯仰控制速度 | 0.1°/s～70°/s |
预置位速度 | 水平：100°/s；俯仰：70°/s |
预置位数量 | 用户最多可设置255个预置位（遥控器10个） |
其它参数 | |
储藏温度 | -10℃～+60℃ |
储藏湿度 | 20%～95% |
工作温度 | -10℃～+50℃ |
工作湿度 | 20%～80% |
尺寸（长×宽×高） | 220mm×144mm×159mm |
项目 | PA-F300 |
摄像机、镜头参数 | |
图像传感器 | 1/2.8英寸高品质CMOS传感器 |
有效像素 | 207万、16：9 |
视频信号 | 1080P60/30/25/59.94/29.97 ； 1080I60/50/59.94；720P60/30/25/59.94/29.97； |
自动光圈 | DC驱动模式 |
最低照度 | 0.5Lux(F1.8，AGC ON) |
数字降噪 | 2D﹠3D数字降噪 |
白平衡 | 手动/自动/一键白平衡/ 3000K/ 4000K/5000K/6500K |
聚焦 | 手动 |
光圈 | 自动/手动 |
电子快门 | 自动/手动 |
背光补偿 | 开/关 |
宽动态 | 关/动态等级调整 |
视频调节 | 亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线 |
信噪比 | >55dB |
输入/输出接口以及支持协议 | |
视频接口 | 3G-SDI |
图像码流 | 双码流输出 |
视频压缩格式 | H.264+、H.264 |
控制信号接口 | RS-485 |
5相控制按键 | 上、下、左、右、确认五位控制按键，可进行摄像机菜单调用、设置； |
网络接口 | 100M网口（10/100BASE-TX） |
网络协议 | RTSP、RTMP、ONVIF、GB/T28181 |
电源接口 | 标准DC接口 |
其它参数 | |
电源适配器 | 输入AC110V-AC220V输出DC12V/1A 、POE供电（可选） |
输入电压 | DC12V±10% |
输入电流 | 400mA（最大） |
功耗 | 4.8W(最大) |
储藏温度 | -10℃～+60℃ |
储藏湿度 | 20%～95% |
工作温度 | -10℃～+50℃ |
工作湿度 | 20%～80% |
尺寸（长×宽×高） | 113.4mm×62.6mm×59.1mm |
项目 | PA-F201 | PA-F202 |
摄像机、镜头参数 | ||
图像传感器 | 1/2.8英寸高品质CMOS传感器 | |
有效像素 | 207万、16：9 | |
视频信号 | HDMI/SDI接口视频格式1080P60/50/30/25/59.94/29.97；1080I60/50/59.94；720P60/50/30/25 /59.94/29.97 | |
镜头光学变倍 | 20倍光学变焦 f＝5.5～110mm | 20倍光学变焦 f＝4.7～94mm |
视角 | 3.3°（窄角）～54.7°（广角） | 2.9°（窄角）～55.4°（广角） |
光圈系数 | F1.6 ～ F3.5 | F1.6 ～ F3.5 |
数字变倍 | X10 | |
最低照度 | 0.5Lux(F1.8, AGC ON) | |
数字降噪 | 2D﹠3D数字降噪 | |
白平衡 | 自动/手动/一键白平衡/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K | |
聚焦 | 自动/手动/一键聚焦 | |
快门、光圈 | 自动/手动 | |
背光补偿 | 开/关 | |
动态范围 | 关/动态等级调整 | |
视频调节 | 亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线 | |
信噪比 | >55dB | |
接口功能性能 | ||
图像码流 | 双码流输出 | |
视频压缩格式 | H.264+、H.264 | |
控制接口 | RS485 | |
控制协议 | VISCA/Pelco-D/Pelco-P； 波特率：115200/9600/4800/2400 | |
网络接口 | 100M网口（10/100BASE-TX） | |
网络协议 | RTSP、RTMP、ONVIF、GB/T28181；支持网络VISCA控制协议；支持远程升级、远程重启、远程复位 | |
电源接口 | 5.0卡线插座(DC12V) | |
电源适配器 | 输入AC110V-AC220V输出DC12V/1A | |
输入电压 | DC12V±10% | |
输入电流 | 400mA（最大） | |
功耗 | 4.8W(最大) | |
其它参数 | ||
储藏温度 | -10℃～+60℃ | |
储藏湿度 | 20%～95% | |
工作温度 | -10℃～+50℃ | |
工作湿度 | 20%～80% | |
尺寸（长×宽×高） | 155.7mm×70mm×70mm | |
订购说明
PA系列会议摄像机 | |
PA-E200 | 高清会议摄像机 |
PA-E300 | 高清会议摄像机 |
PA-I400 | 4K会议摄像机 |
PA-F300 | 高清摄像机枪型 |
PA-F200 | 高清摄像机枪型 |
